具有邏輯功能的芯片被廣泛應用于計算機、通訊、醫療、軍事等眾多領域，它們能夠在微小的空間內完成大量的簡單或復雜的運算和邏輯操作。在這篇文章中，我們將探討具有邏輯功能的芯片及其布圖設計的依據。

具有邏輯功能的芯片有哪些？

目前，市面上常見的邏輯芯片有與非門、或門、異或門、鎖存器等，這些邏輯芯片都具有不同的功能。與非門、或門和異或門分別表示與、或、異或邏輯運算。鎖存器則可以實現數據的存儲和臨時存儲。這些芯片可以通過組合使用產生不同的邏輯功能，實現特定的計算或控制任務。

邏輯芯片布圖設計依據

在邏輯芯片的設計中，布圖設計是非常重要的。布圖設計是將邏輯門按照一定的規律布置在芯片上，使芯片具有相應的邏輯功能。而在布圖設計時，需要考慮很多因素，如功耗、電路延遲、電路容錯率等。

在布圖設計時，需要考慮從哪些地方輸入、輸出數據，哪些邏輯門用于實現特定的邏輯功能，以及如何將邏輯門連接起來構成一個完整的邏輯電路。在構建電路時還需要考慮電路的分頻、時序等關鍵點。如何選取最小的邏輯門數量實現功能是一個重要的優化問題。

由于每一種邏輯門都有不同的功耗和延時特性，因此需要根據實際情況選擇最適合應用的邏輯門來實現特定的功能。例如，由于與非門的延時比或門和異或門更長，因此在延時要求比較高的應用中應該避免使用與非門。

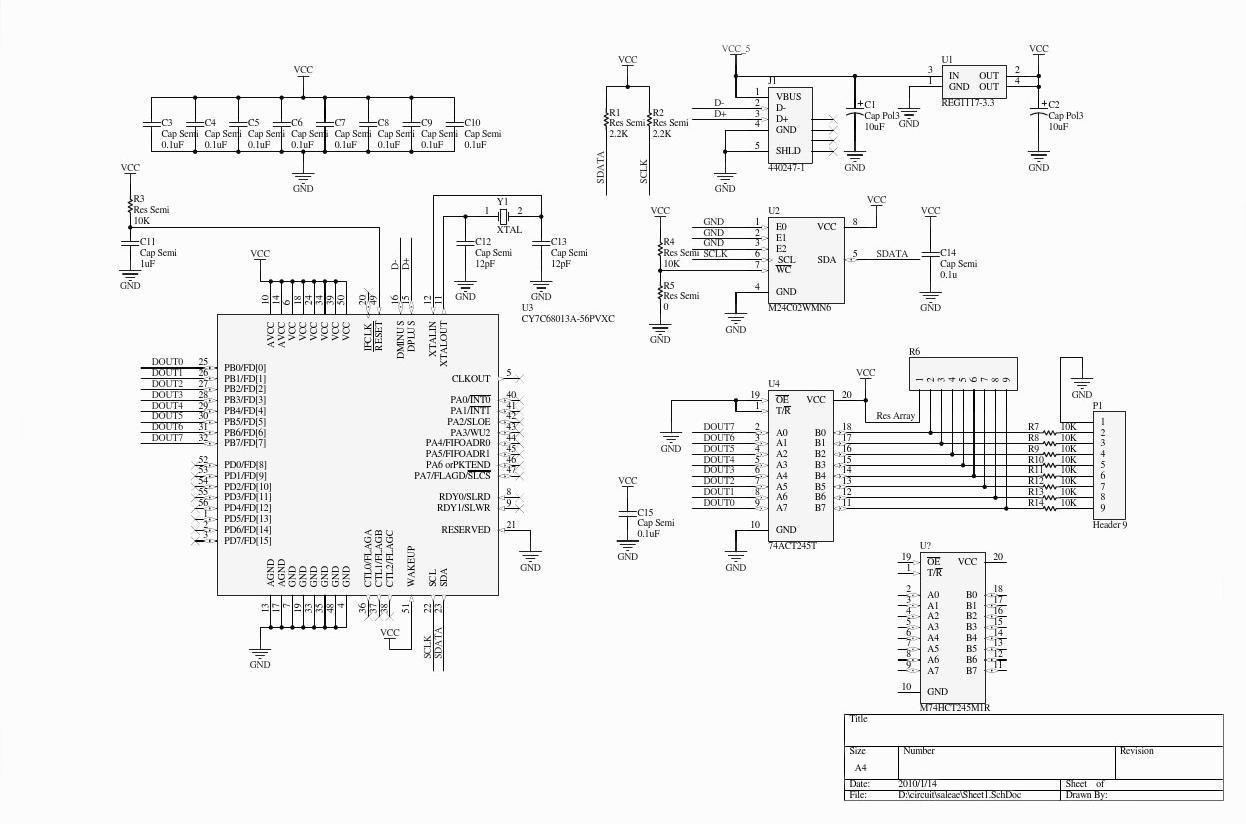

基本原理圖

此外，布圖設計還需要考慮電路容錯率。在芯片設計中，會出現一些不可避免的噪聲干擾和失配問題，因此需要在設計時采取一些措施，如添加“使能”信號或?qū)﹄娐愤M(jìn)行加寬，以提高系統的容錯率。

具有邏輯功能的芯片可以實現眾多的計算和控制任務，其設計過程復雜，需要綜合考慮很多因素。布圖設計是芯片設計的核心，需要根據實際情況選擇最優的設計方案，以滿足不同的應用需求。
