概述

中微愛芯旗下74系列邏輯芯片AiP74LVC2G14是一個2路施密特反相器，由2個輸入端（A、B）和1個輸出端組成。它采用正反饋的設計方式，使得輸入信號的微小變化不會立即改變輸出狀態，從而提供了一定的滯后特性。

其工作原理基于正反饋。它通過一個比較器將輸入信號與閾值進行比較，并產生輸出信號。當輸入信號超過上閾值時，輸出信號翻轉為高電平；當輸入信號低于下閾值時，輸出信號翻轉為低電平。這種特性使得這款芯片對于輸入信號的噪聲和干擾有一定的抗干擾能力。

主要功能及特點

抗噪聲和抗干擾：通過設置適當?shù)拈撝担梢杂行б种戚斎胄盘栔械脑肼暫透蓴_，提高系統的穩定性和抗干擾性能。

滯后特性：輸入信號的微小變化不會立即改變輸出狀態，對于輸入信號的抖動和波動具有一定的濾波效果。

可控的閾值：用戶可以根據需要自定義上下閾值的數值和差值范圍，以適應不同的應用場景和輸入信號變化范圍。

寬工作電壓范圍：能適應相對較寬的工作電壓范圍，使其在各種電路環境中具備靈活性和兼容性。

主要應用

模擬信號處理：用于信號濾波、噪聲抑制、幅度調節和信號波形修整等。

門電路設計：作為門電路的基本構建模塊，用于邏輯運算、控制和數據選擇等。

觸發器和計時器：用于觸發器和計時器電路的設計和實現，提供穩定的時序和觸發功能。

自適應控制系統：用于自適應控制系統中的信號處理、閾值檢測和控制決策。

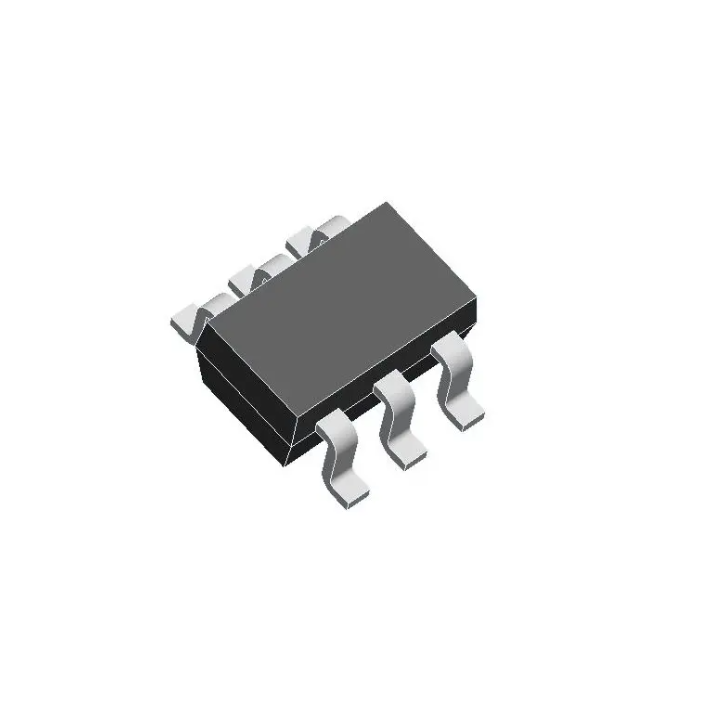

封裝形式

SOT23-6

SOT363
